Sisä- ja ulkokuoren raudoituksen suunnitteluperusteet:
Kantava sisäkuori
- rakenteellinen kestävyys
- palonkestävyys
- onnettomuustilanteet
- ulkopuoliset kuormat
- elementin käsittelykestävyys
- säilyvyysominaisuudet
- raudoitteet B500B (A500HW), B500A (B500K)
Kantavan sisäkuoren raudoitus mitoitetaan erikseen ikkuna- ja ovipalkeissa sekä pielipilareissa. Sisäkuoret voidaan tapauskohtaisesti suunnitella raudoittamattomina, koska kuoren paksuus määräytyy yleensä muiden kuin kantavuusvaatimusten mukaan. Raudoittamattomiin seiniin asennetaan pieliraudoitus estämään reunalohkeamia.
Ei-kantava sisäkuori
- rakenteellinen kestävyys
- onnettomuustilanteet
- ulkopuoliset kuormat
- elementin käsittelykestävyys
- säilyvyysominaisuudet
- raudoitteet B500B (A500HW), B500A (B500K)
Ulkokuori
- pakkovoimat
- elementin käsittelykestävyys
- säilyvyysominaisuudet
- raudoitteet B500B (A500HW), B500A (B500K), B600XA-1.4301 (B600KX)
Ulkokuoren tehtävänä on välittää tuulikuormat sisäkuorelle, joten raudoitustarve on vähäinen. Omaa painoa ja tuulikuormia varten ulkokuoressa ei tarvita raudoitusta.
Suurimmat rasitukset syntyvät lämpötilan ja kosteuden muutoksista. Ulkokuoren raudoituksella ei voida merkittävästi vähentää halkeilua, koska raudoitusmäärä on pieni ja se sijaitsee neutraaliakselilla. Halkeamat syntyvät kuoren pintaan.
Ulkokuoren reunat kutistuvat muuta rakennetta nopeammin ja siksi reunat halkeilevat. Halkeamien leveyden kasvua rajoitetaan pieliteräksin.
Sandwichelementin ulkokuoren raudoitus koostuu yleensä ruostumattomasta vakioverkosta 4-150 B600KX ja pieliteräksestä 7 mm B600KX. Elementin ulkokuoren minimipaksuus on 70 mm, suosituspaksuus 80mm ja max. uritussyvyys 10 mm , joka lisätään suosituspaksuuteen ja minimipaksuuteen. Pieliteräkset asennetaan 40 mm etäisyydelle pielen reunasta. Pieliteräs tulee sitoa verkkoon ja myös sidontalankojen tulee olla ruostumatonta. Verkon suojaetäisyys muotin pinnasta varmistetaan muovisin rengasvälikkein 4-5 kpl/m².
Vaihtoehtoisesti, suojabetonietäisyyksien täyttyessä, ulkokuori raudoitetaan betoniteräksillä B500B, A500HW ja B500K.

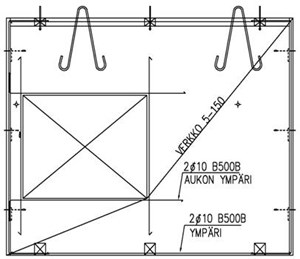

Erillisen kuorielementin suositeltu minimipaksuus on 100 mm. Erillisen kuorielementin esimerkkiraudoitus löytyy mallipiirustusten elementistä KE-2.
Malliansastuspiirustukset
| lämmön- eriste (mm) |
ansastyyppi |
ansaan k/k-jako(mm) |
sisäkuori (mm) |
aukollinen ruutuelem. |
vaaka- nauhaelem. |
pysty- nauhaelem. |
| mineraalivilla 240 |
diag.ansas |
600 |
80 |
R-1 |
N-1 |
N-5 |
| |
|
600 |
150 |
S-1 |
|
|
| |
diag.ansas + pistokkaat |
900
1800 pitkä diagonaali
1200 |
80 |
R-5 |
N-3
|
|
| |
Halfen |
|
80 |
R-6 |
N-9 |
N-13 |
| |
|
|
150 |
S-2 |
|
|
| EPS 180 |
diag.ansas |
900 |
80 |
R-2 |
N-2 |
N-6 |
| |
Halfen |
|
80 |
R-7 |
N-10 |
N-14 |
| PUR 150 |
diag.ansas |
900 |
80 |
R-3 |
|
|
| |
Halfen |
|
80 |
R-8 |
|
|
| PUR 250 |
diag. ansas |
900 |
80 |
R- 4 |
|
|
| |
Halfen |
|
80 |
R- 9 |
|
|
